IEC 62930 PV-kabel van puur vertind koper

Als fabrikant van fotovoltaïsche kabelbronnen volgt SOWELLSOLAR, om de productkwaliteit te garanderen, de kwaliteitsmanagementsysteemnorm (IEC) in het productieproces en controleert elke productielijn strikt. IEC 62930 puur vertinde koperen PV-kabel heeft een aantal strenge tests ondergaan om ervoor te zorgen dat het product onder verschillende zware omstandigheden goed kan werken. Zuiver vertinde PV-kabel is een soort kabel die speciaal wordt gebruikt in systemen voor de opwekking van zonne-energie. Het wordt voornamelijk gebruikt om de door fotovoltaïsche zonnepanelen gegenereerde gelijkstroom over te brengen naar omvormers of andere apparatuur voor omzetting in wisselstroom voor huishoudelijk, industrieel of commercieel gebruik.

Stuur onderzoek

Productomschrijving

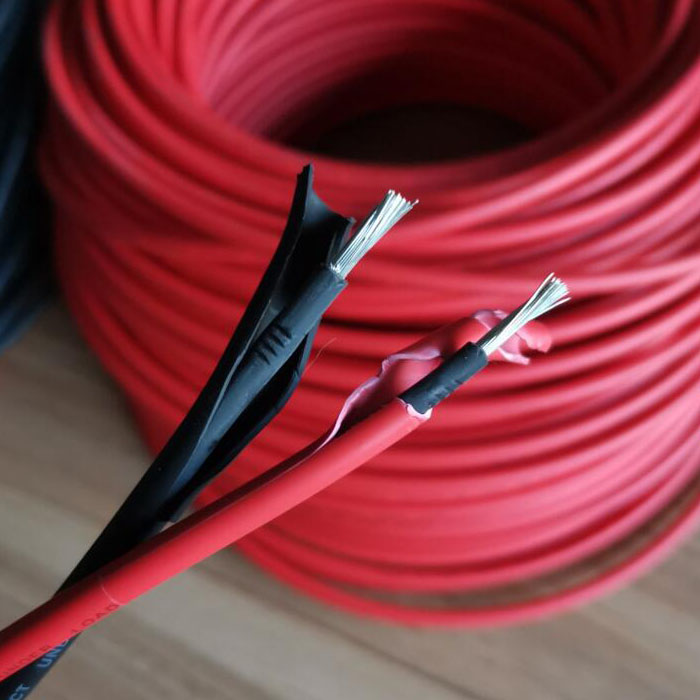

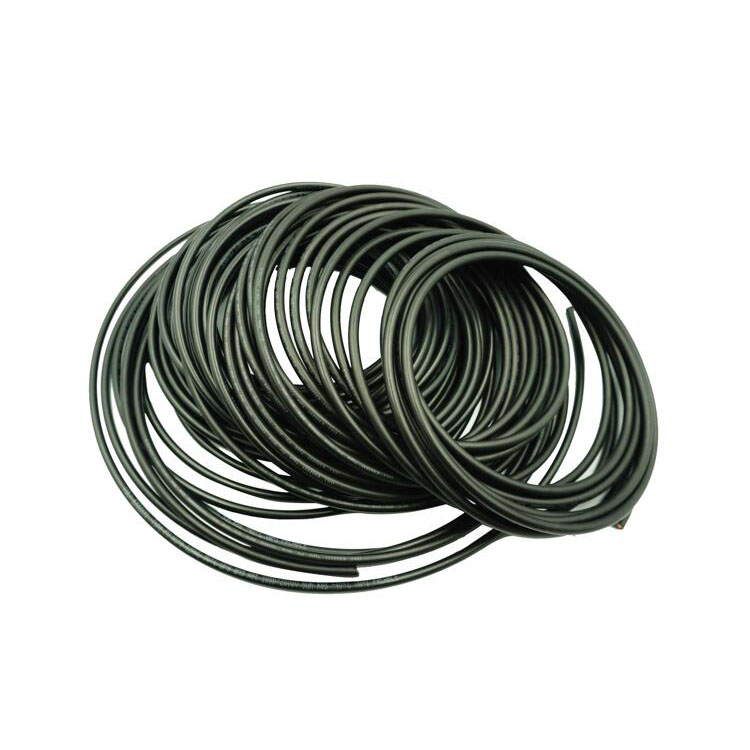

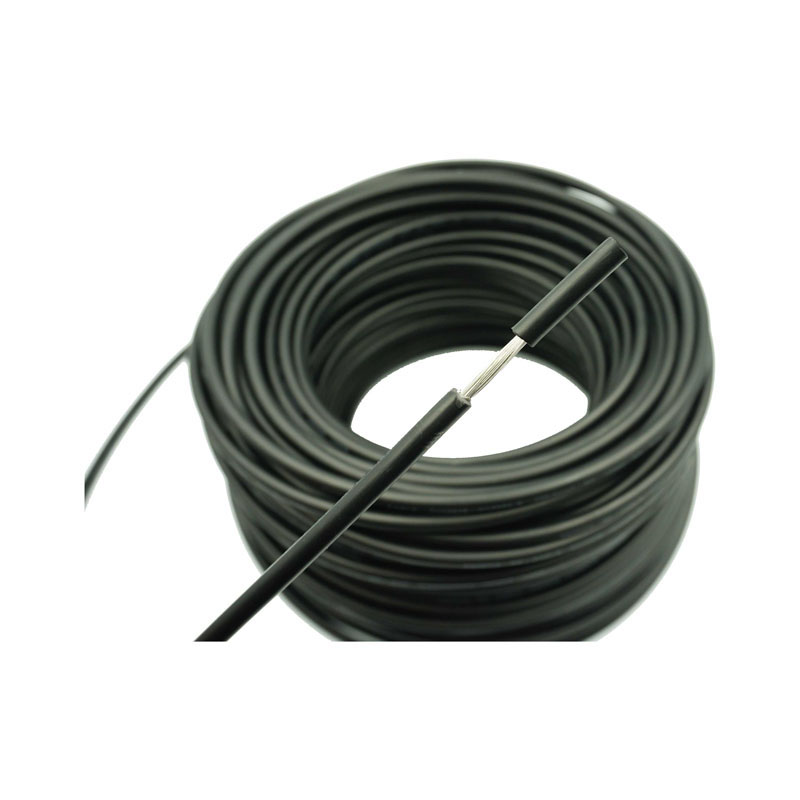

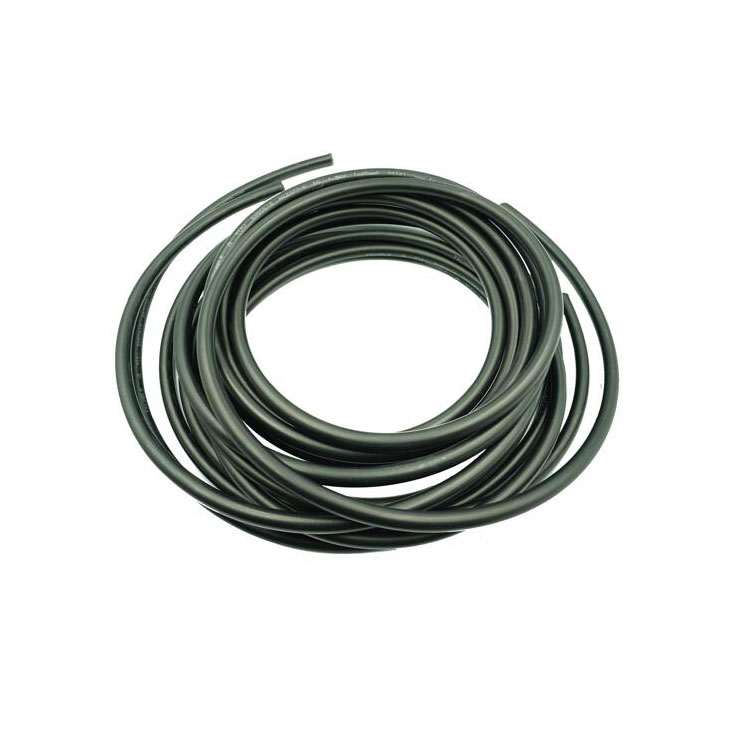

IEC 62930 puur vertinde koperen PV-kabels zijn meestal samengesteld uit meeraderige koperen kabels. Een ander model heeft een andere doorsnede van de geleider. Het strengontwerpnummer 56 en 84 is een gangbaar model, zie 4 mm² en 6 mm². Onze kabel (Pure Tinned Copper PV Cable) is speciaal ontworpen en geselecteerd met een hoge hittebestendigheid, weersbestendigheid en UV-bestendigheid om een stabiele werking op lange termijn in buitenomgevingen te garanderen. Vertinde koperen PV-kabels worden tussen zonnepanelen geïnstalleerd en aangesloten op de omvormer. Als de zon op de fotovoltaïsche panelen schijnt, genereren ze gelijkstroom, die via de fotovoltaïsche kabel naar de omvormer wordt gestuurd. De omvormer zet vervolgens DC om naar AC en levert deze aan de apparatuur of het netwerk dat moet worden gebruikt. Wij leveren hoogwaardige kabels die speciaal zijn ontworpen en vervaardigd om de verschillende componenten van een zonne-energieopwekkingssysteem met elkaar te verbinden en DC/AC-stroom te verzenden.

EN50618 Stroombelastbaarheid van kabels gespecificeerd in de norm

Tabel A.2 — Aanbevolen gebruik van kabels voor PV-systemen

1	2	3
Bouw	Aanbevolen gebruik	Opmerkingen
Kabels voor PV-systemen H1Z2Z2-K	Bedoeld voor gebruik in PV-installaties, b.v. acc. volgens HD 60364-7-712. Ze zijn bedoeld voor permanent gebruik binnen en buiten, voor vrij verplaatsbare, vrijhangende en vaste installatie. Installatie ook in leidingen en goten op, in of onder gips en in apparaten. Geschikt voor toepassing in/aan apparatuur met beschermende isolatie (beschermingsklasse II) Ze zijn inherent kortsluit- en aardfoutbestendig volgens. volgens HD 60364-5-52.	Voor aanbevolen buigradiussen zie EN 50565-1:2014, Tabel 3 Max. opslagtemperatuur: + 40 ℃ Min. temperatuur voor installatie en bediening: - 25 ℃

Tabel A.3 — Stroomvoerende ruimte van PV-kabels

Nominaal dwarsdoorsnedeoppervlak mm²	Stroombelastbaarheid afhankelijk van installatiemethode
Nominaal dwarsdoorsnedeoppervlak mm²	Enkele kabel vrij in de lucht A	Enkele kabel op een oppervlak A	Twee geladen kabels raken elkaar op een oppervlak A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Omgevingstemperatuur: 60 ℃ (zie Tabel A.4 voor overige omgevingstemperaturen) Max. geleidertemperatuur: 120 ℃.
OPMERKING De verwachte gebruiksduur bij max. geleidertemperatuur van 120 ℃ en bij een max. omgevingstemperatuur van 90 ℃ is beperkt tot 20.000 uur.
