Deze halogeenvrije, verknoopte polyolefine dubbellaagse fotovoltaïsche (PV) kabel is speciaal ontworpen voor systemen voor de opwekking van zonne-energie.

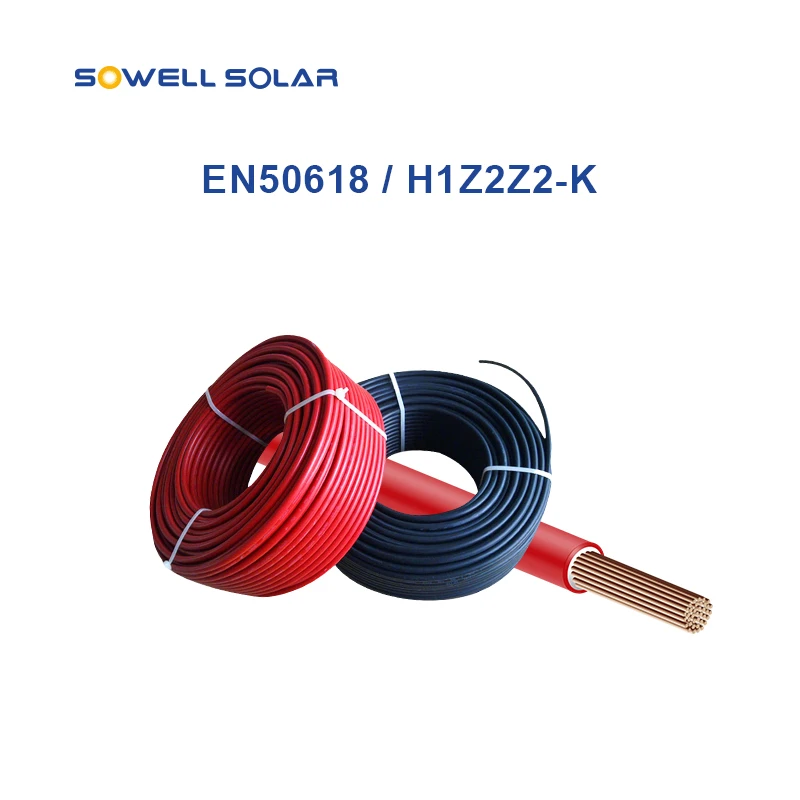

Fotovoltaïsche H1Z2Z2-K-kabel - EN 50618 is volledig compatibel met de meeste fotovoltaïsche componenten met een vermogen tot 1500 V DC, inclusief PV-aansluitdozen en PV-connectoren, waardoor het een ideale oplossing is voor zonne-installaties in woningen, bedrijven en nutsbedrijven.
De kabel is ontworpen voor langdurig gebruik buitenshuis en levert uitstekende elektrische prestaties, mechanische sterkte en omgevingsbestendigheid, waardoor een veilige en betrouwbare stroomoverdracht gedurende de hele levensduur van het PV-systeem wordt gegarandeerd.
PNTECH zonne-PV-kabel
EN 50618 H1Z2Z2-K
1 × ** mm²
Gelijkstroom 1500 V
Niet onder belasting loskoppelen
4 mm² zonne-PV-kabel

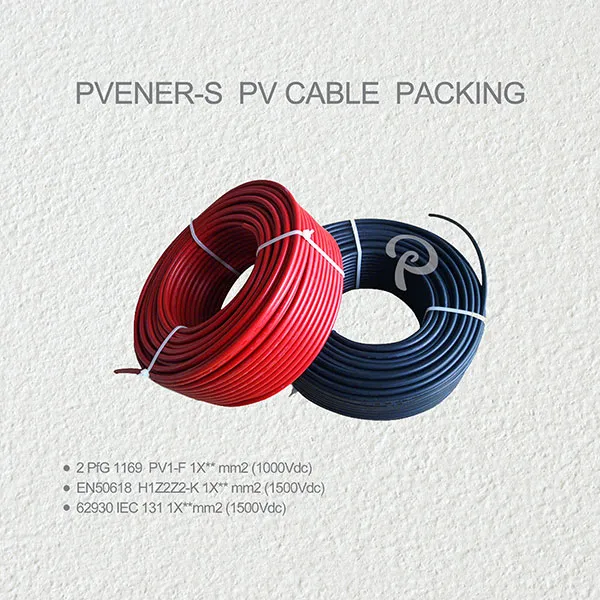

100 meter per rol, 112 rollen per pallet

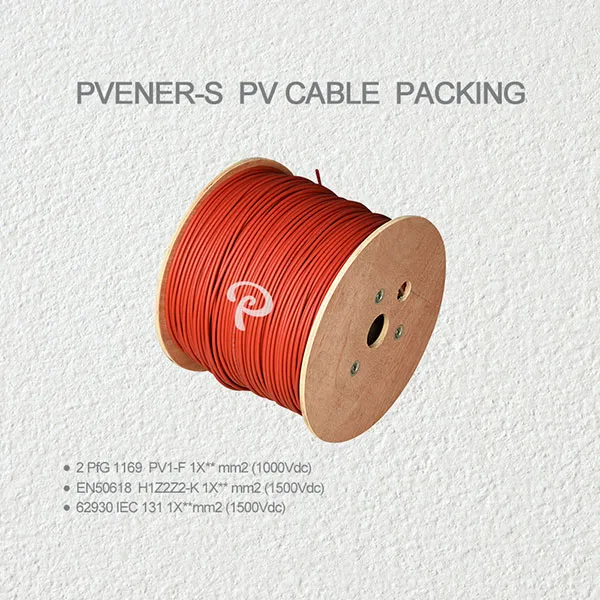

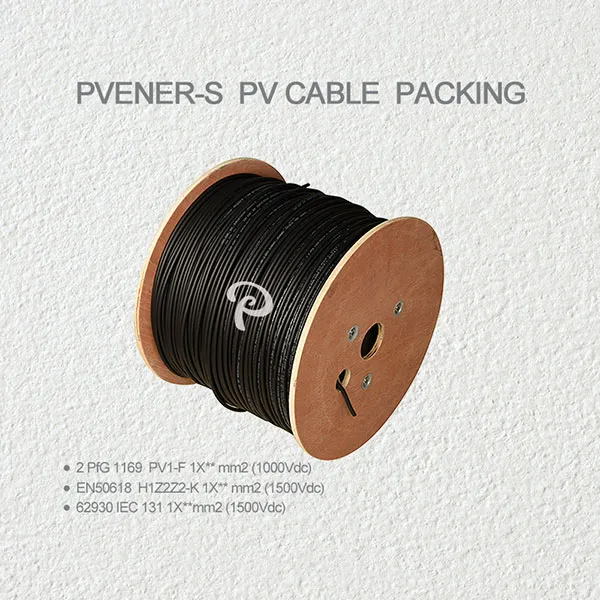

500 meter per rol, 18 rollen per pallet
Containerladen
Eén 20 voet container kan 20 pallets laden
Maatwerk
Andere kabelformaten, rollengtes en verpakkingsopties zijn op aanvraag verkrijgbaar
1. Dirigent
Vertinde koperen geleider, vervaardigd in overeenstemming met IEC 60228, klasse 5, en biedt uitstekende flexibiliteit, geleidbaarheid en corrosieweerstand.
2. Isolatie
125°C rookarm, halogeenvrij vlamvertragend polyolefine, dat een hoge thermische stabiliteit, elektrische veiligheid en milieubescherming garandeert.
3. Buitenmantel
125°C rookarm, halogeenvrij vlamvertragend polyolefine, dat een sterke weerstand biedt tegen hitte, slijtage en omgevingsomstandigheden buitenshuis.
4. Speciaal proces
Technologie voor verknoping met elektronenbundels (E-beam cross-linking), waardoor de mechanische sterkte, de weerstand tegen thermische veroudering en de betrouwbaarheid op lange termijn worden verbeterd.
| Artikelnummer | Product Naam |
Model | Beoordeeld Spanning |
Geleider kruis doorsnede mm2 |
Streng ontwerp Aantal x Ø mm |
Geleider weerstand Ω/km 20°C |
Buiten-Ømm | Schede Kleur |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Zwart |
| PV-H1-15R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X1,5 | 30/0,25 | 13.70 | 4,7 ± 0,1 mm | Rood |
| PV-H1-25B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Zwart |
| PV-H1-25R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Rood |
| PV-H1-40B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Zwart |
| PV-H1-40R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6 ± 0,1 mm | Rood |
| PV-H1-60B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Zwart |
| PV-H1-60R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0,285 | 3.39 | 6,1 ± 0,1 mm | Rood |
| PV-H1-100B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Zwart |
| PV-H1-100R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3 ± 0,1 mm | Rood |
| PV-H1-160B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Zwart |
| PV-H1-160R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3 ± 0,1 mm | Rood |
| PV-H1-250B | PV-kabel | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Zwart |
| PV-H1-250R | PV-kabel | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2 ± 0,1 mm | Rood |
| PV-H1-350B | PV-kabel | H1Z2Z3-K | 1500VDC | 1X35 | 273/0,4 | 0.565 | 12,6 ± 0,1 mm | Zwart |
| PV-H1-350R | PV-kabel | H1Z2Z4-K | 1500VDC | 1X35 | 273/0,5 | 0.565 | 12,6 ± 0,1 mm | Rood |
| Kabel ontwerp | |
|---|---|
| Geleider | Vertinde koperdraden, volgens IEC 60228, klasse 5 |
| Isolatie | 125 ℃ rookarme, halogeenvrije vlamvertragende polyolefinen |
| Buitenjas | 125℃ rookarme, halogeenvrije vlamvertragende polyolefinen |
| Speciale technologie | Elektronenbundel verknoopt |
| Elektrische kenmerken | |
| Nominale spanning U0/U | Wisselstroom 1000 V, gelijkstroom 1500 V |
| Temperatuurbereik | -40℃ tot +90℃ |
| Max. temperatuur bij geleider | 120℃ |
| Min. buigradius | 5 x kabeldiameter |
| Industrienormen | EN 50618:2014 |
| Treksterkte en rek | volgens EN 60811-1-1 |
| Koud buigen | volgens EN 60811-1-4 |
| Thermische duurzaamheidseigenschappen | volgens EN60216-2 |
| Halogeenvrij | volgens 50525-1 bijlage B |
| Ozonbestendigheid | volgens EN 50396 |
| UV-bestendigheid | volgens HD 605/A1 |
| Vlam kenmerken | volgens IEC 60332-1-2 |
| Afmetingen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. | |
We hebben 10 jaar ervaring in de productie van PV-kabels en PV-connectoren. We kunnen 200.000 meter PV-kabels en 50.000 sets PV-connectoren per dag produceren. Onze gestandaardiseerde pallet is meer geschikt voor wereldwijde verkoop. Onze fabriek beschikt niet alleen over 6 productielijnen voor hogesnelheidskabels, maar beschikt ook over cross-linkingapparatuur voor elektronische bestraling, de belangrijkste apparatuur om de kwaliteit van de kabel te controleren. Onze geavanceerde technologie garandeert de productie van hoogwaardige kabels.
